零畸变,零门槛|OPT(凯时娱乐)宣布扫描丈量传感器

分享到:
宣布时间:2024-01-29 来源 :

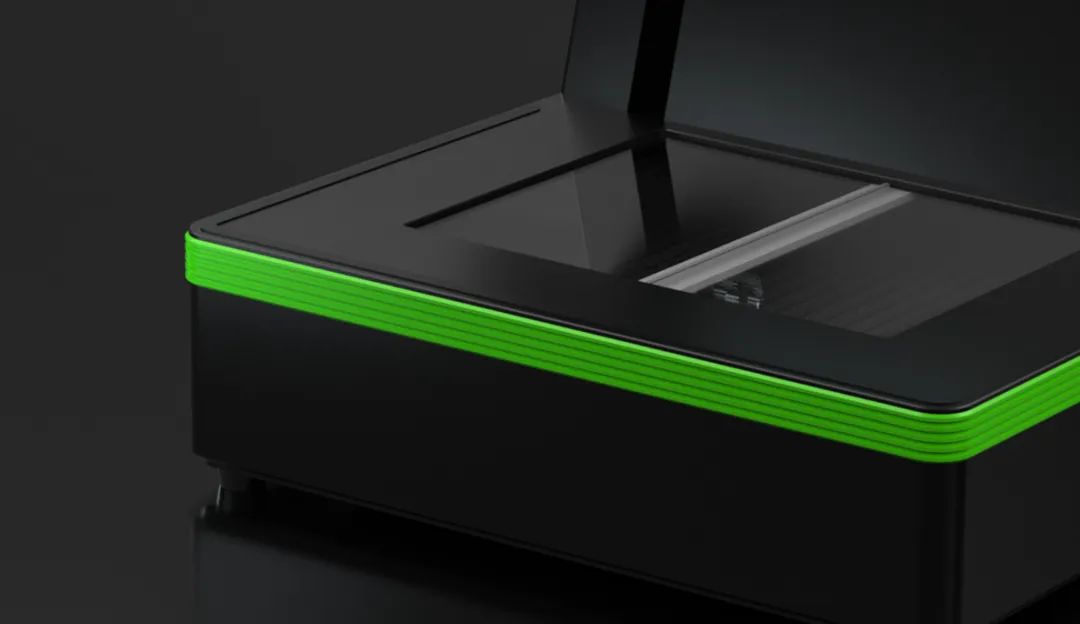

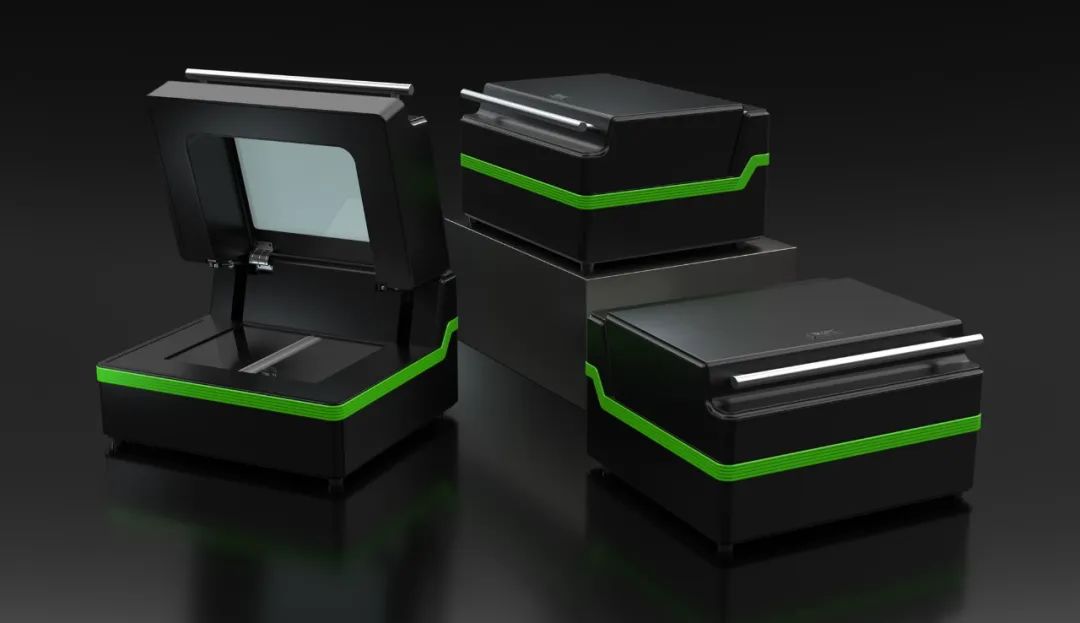

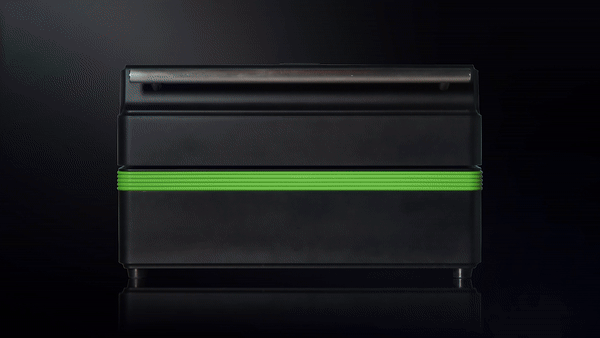

OPT(凯时娱乐)新宣布的扫描丈量传感器SmartScan系列机型,专为平面2D检测而研发,广泛应用于铝型材、板材、卷材、电池制造、PCB板、打扮制版、纺织质料、薄膜类检测等行业 。新品内置接触式图像传感器(CIS),成像无畸变;搭配丈量软件,导入图档无需编程即可自动生成丈量程序,集精准、高效、易用于一体 。




高精度1:1成像,零畸变


扫描丈量传感器接纳接触式图像传感器,集光源、镜头、光电转换芯片为一体,利用柱状透镜,实现物体与感光元件1:1成像,能制止由于图像畸变及边沿虚化所带来的区分率损失问题,同时可减轻后续图像处理环节的担负 。



不但于此,扫描丈量传感器还能提供高区分、低噪声及更广泛的动态规模,并且搭配照明系统光照均匀,不易爆发反光现象,尤其适用铝型材行业尺寸丈量,其区分率达1200dpi 。



扫描丈量传感器检测幅宽最大可达500mm,且丈量精度不会受到幅宽的影响;同时,还能制止因拼接相机时的高度、角度纷歧致而泛起引起标定面倾斜及图像差别轴丧失重叠等,收罗的图像还原度更高 。





自动识别程序,丈量高效


包管精度的同时,扫描丈量传感器还高度契合了工业在线检测需求,接纳Cameralink接口,配合收罗卡,数据传输速度可达480MB/s,同时,还通过搭载0.1μm高精度移动平台,实现快速移动扫描 。

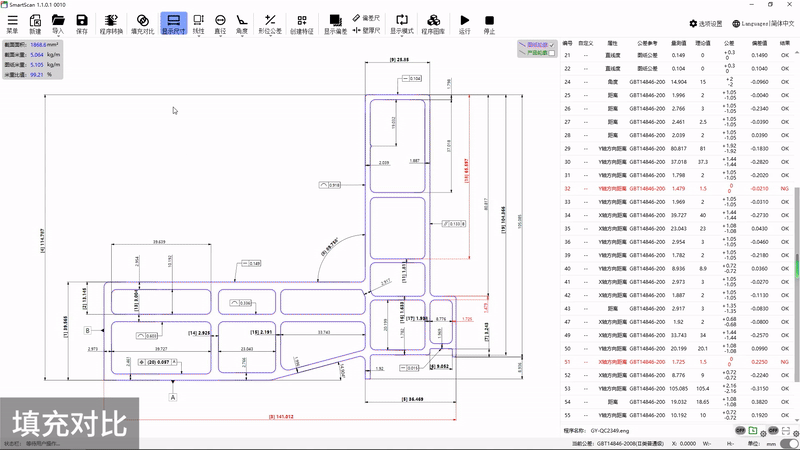

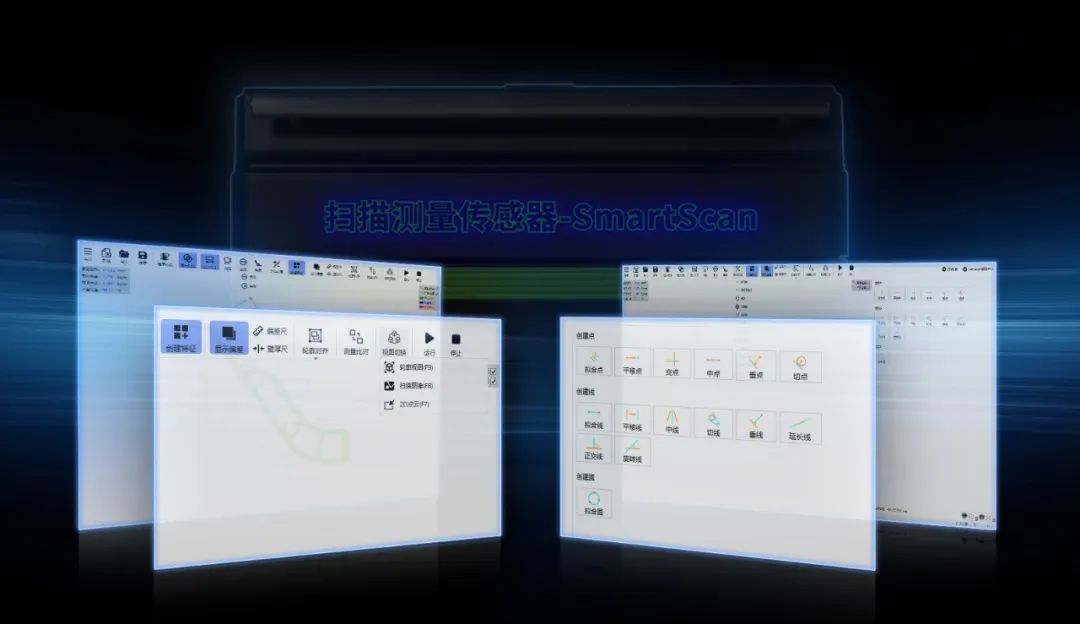

扫描丈量传感器搭配的丈量软件,是基于OPT Smart3底层代码开发而来,算法性能稳定,支持离线自动编程,一键点击鼠标即可自动识别CAD图纸,快速生成丈量程序并获得全尺寸丈量报告 。


丈量程序智能匹配

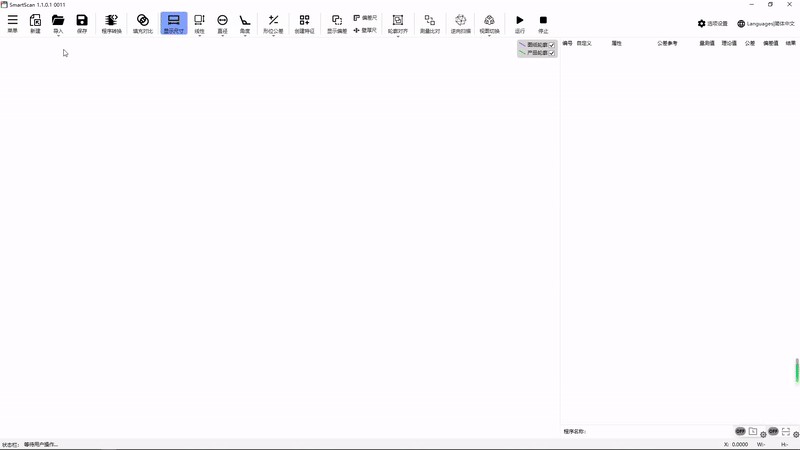

在丈量历程中,扫描丈量传感器还可自动识别程序,制止查找核对图纸,也可导入离线程序进行二次编辑;并提供点、线、圆等多种手动丈量元素,可快速辅助完成特殊位置检测 。同时,还与CAD制图软件兼容,无须切换软件,便当简单 。






功效齐全,操作零门槛


扫描丈量传感器还配备了壁厚尺、米重、截面积、位置度、直线度、轮廓偏差等二十余项丈量工具,支持比照填充、图形匹配丈量、自动对齐功效,零基础也能轻松上手操作 。

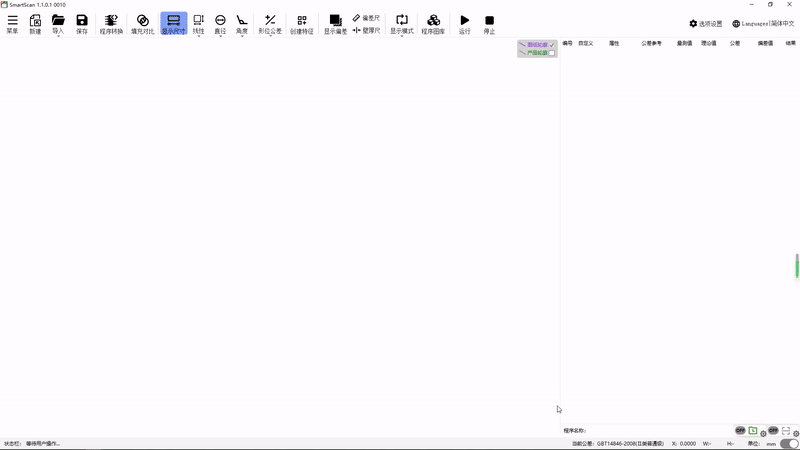

纵然没有CAD图纸和程序,扫描丈量传感器仍可对来料丈量距离、直径、半径、壁厚、角度、形位公差等尺寸;同时还支持逆向工程,可扫描来料进行自动拟合成直线、圆弧,并导出DXF 花样文件,节省手动丈量和输出图纸的时间 。


支持无图纸丈量&逆向工程


同时,针对局部变形的产品,扫描丈量传感器也能进行重新定位,智能识别丈量位置,还可多基准自由创立匹配模拟,剖析要害点位与CAD图形偏差,让丈量越发准确 。

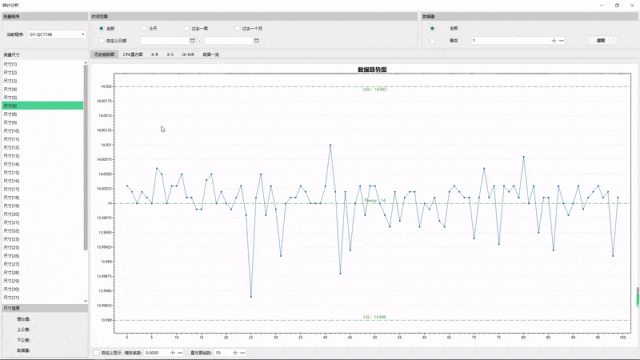

别的,扫描丈量传感器运行时无需连接外网,包管数据宁静,并且丈量数据统计剖析直观,能实时视察工件变革,报告还可无缝上传企业ERP系统或微信小程序,便当用户随时检察检测报告 。


实时视察数据变革
