OPT(凯时娱乐)一键丈量传感器SmartFlash高精度的四重包管

分享到:
宣布时间:2023-03-06 来源 :

OPT(凯时娱乐)一键丈量传感器SmartFlash集成了机械视觉的边沿提取、自动匹配、自动对焦、自动学习及图像合成等人工智能技术,接纳双远心光路及多角度照明系统设计,搭载高精度运动平台,并通过亚像素边沿提取算法处理图像,具有高精度四重包管步伐,精度达微米级。



01
双远心设计,消除透视畸变

尺寸丈量的精确度是控制产品质量的要害因素,古板的丈量方法操作庞大、拍摄的图像不清晰,易导致丈量误差。


OPT(凯时娱乐)一键丈量传感器SmartFlash,接纳双远心设计,综合了物方远心镜头和像方远心镜头的优点,具有大景深及近乎零失真等特点,充分发挥光的平行性,消除物方透视畸变,制止照明衰减,提高丈量确度。


双远心镜头模组

别的,针对一些外貌高低不平的目标检测物,一键丈量传感器SmartFlash还可以凭据丈量位置自动对焦,能制止因操作人员差别而爆发对焦误差,并解决无法一次性对焦的丈量难题,纵然目标检测物具有崎岖差,也能包管丈量精度。

02
多角度照明系统,边沿轮廓更清晰

在丈量外观尺寸时,为制止受反光或低反射率材质影响,升目标检测物的边沿轮廓清晰度及锐利水平,OPT(凯时娱乐)一键丈量传感器SmartFlash接纳多角度照明系统,将八通道漫射光及远心平行光组合成一个照明单位,能提供差别角度的光照情况,并消除光源漫射所造成的边沿模糊现象,可精确丈量差别反射率的物体,稳定适用差别材质、差别颜色的目标物。

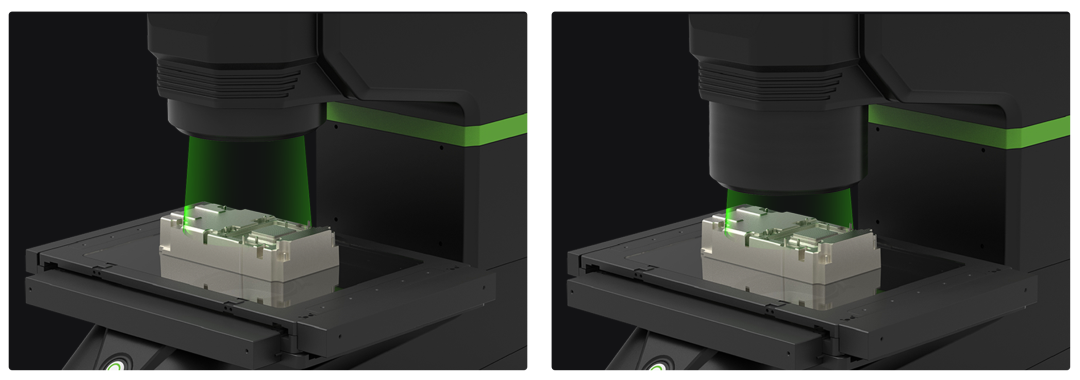

自动调解光源崎岖位置


一键丈量传感器SmartFlash还搭配了四轴运动控制系统,通过软件算法能自动调解光源崎岖位置至最佳状态,使拼接的影像泛起明暗比照效果,图像边沿轮廓清晰。纵然光源离目标检测物较远时,也可获得较大规模的照明,整体光照均匀,使拍摄的图像更清晰。

多角度照射示意图

如在丈量深色的散热器外观尺寸时,一键丈量传感器SmartFlash能凭据物体外貌特征自动调解光源位置,当光源调解为低角度时,从侧面照射,能越发直观地泛起产品外貌特征,利于提高检测周边轮廓的精度。

03
高精度运动平台,提升图像拼接精度

为确保大尺寸产品的丈量精度,一键丈量传感器SmartFlash接纳高精度运动平台,利用直线电机驱动,搭载0.1μm区分率的光栅尺,实现全闭环控制,包管机械定位精度的同时,运行速度更快。



与古板的螺杆驱动相比,一键丈量传感器SmartFlash的载物台结构越发紧凑,无需附加装置即可将旋转运动变为直线运动,运行更稳定,丈量精度不受平台往返和丝杆影响,无误差积累,零反向间隙,重复精度很是小,利于图像拼接应用。

一键丈量传感器SmartFlash利用专业量具,对硬件精度进行调解的同时,还通过校准赔偿算法,对其进行误差赔偿,实现微米级移动精度。
04
亚像素边沿提取算法,高精度丈量

OPT(凯时娱乐)一键丈量传感器SmartFlash还接纳了亚像素边沿提取算法,利用最小二乘法盘算,丈量时无需编程,导入CAD图档,即可轻松实现高精度丈量。


如在丈量钢材零部件尺寸时,对精度的控制要求很是严格,并且需要丈量的部位较多,一键丈量传感器SmartFlash可通过软件算法,将单个像素支解成100个像素盘算,接纳最小二乘法对边沿特征进行拟合处理,并利用毛刺过滤算法自动去除边沿毛刺、玄色阴影及白色亮边等影响,大幅度提升丈量精度。


过滤边沿毛刺


针对Z偏向有多个丈量部位的产品,一键丈量传感器SmartFlash也能一次性完成丈量,通过利用焦点拼接模式,把差别的对焦区域进行提取和拼接,最终获取清晰的图像。


别的,一键丈量传感器SmartFlash还具有轮廓度剖析、专用的铝型材丈量功效,支持自界说输出检测报告,提供平面度、圆度、直线度三种可视化剖析工具,丈量的数据经过统计盘算,可生成Cpk值、直方图、X-S图、X-R图、IX-MR图,实时监控产品的质量,广泛适用于金属、塑胶等种种材质的产品外观尺寸丈量。
